实战案例：两台交换机汇聚互联，两边的终端却一部分能通、一部分不通？原来中间有…
本期分享的案例是有线网络的相关问题。

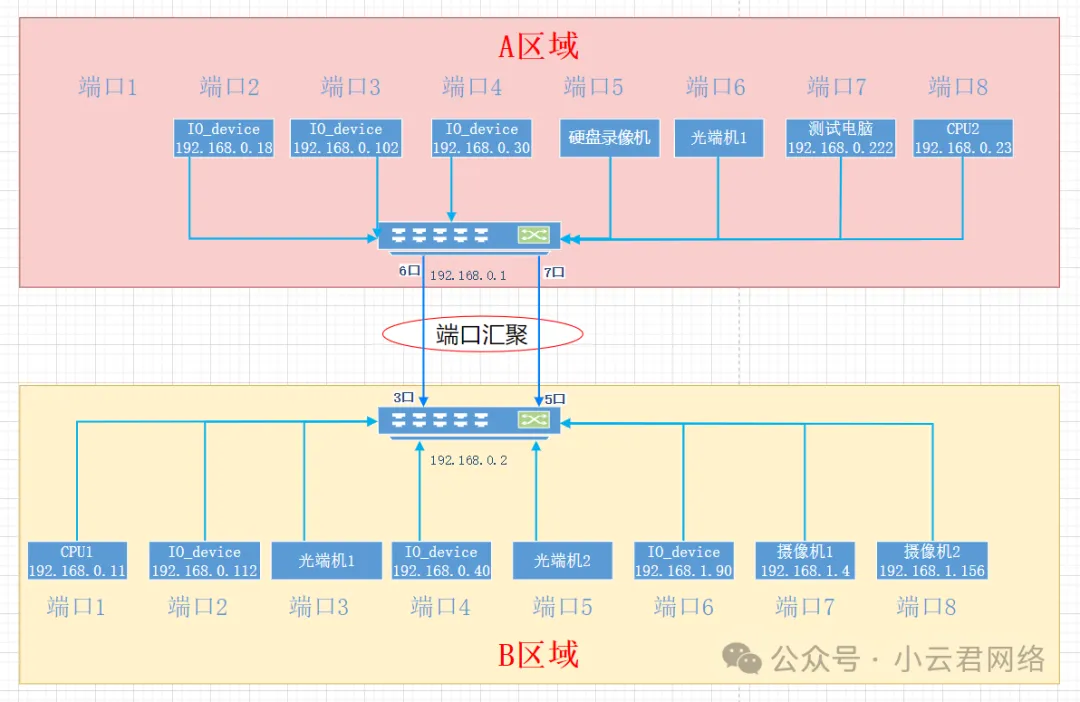

这是一个工业网络的项目，客户是一家专做机器人解决方案的集成商。近期在某新厂区中采购了两台某P交换机本地组网，两台交换机通过网线汇聚互联，模式为静态汇聚（有台交换机不支持动态LACP），交换机下面各自挂在不同的终端设备，拓扑如下：
然而，一段时间后用户发现，A、B区域之间部分终端通信出现了异常，而部分终端之间通信却又是正常的，比如：
A区域的IO_device正常通B区域的CPU1A区域的硬盘录像机正常通B区域的摄像机1A区域的CPU2与B区域的IO_device通信出现异常A区域的硬盘录像机与B区域的摄像机2通信出现异常这种部分通的情况非常奇怪，要说是线路故障，那A、B两边应该彻底断联才是。OK，那就一起来看看这个“奇怪”的问题吧！
排查分析第一步：确认问题现象

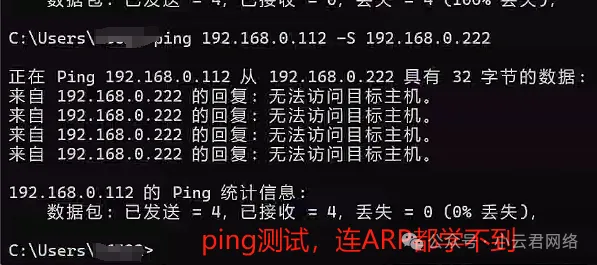

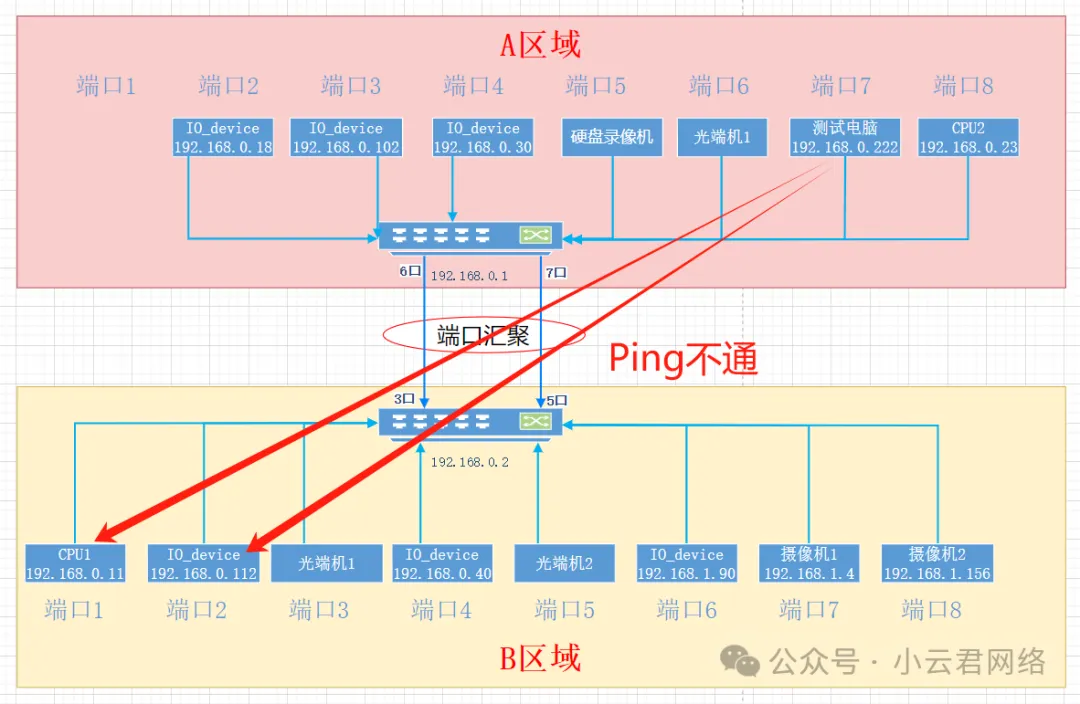

是因为存在终端之间通信异常问题，所以在A区域插上一台测试电脑观察与B区域的连通性情况，果然是存在部分终端的通信异常：
A区域的PC 能ping通B区域的光端机1、光端机2、摄像机1、摄像机2等设备A区域的PC 无法ping通B区域的CPU1、IO_device等设备
那么这些设备是不是可能离开网络了？为了验证想法，将PC插到B区域的交换机上验证。
第二步：确认目标设备是否存在网络中

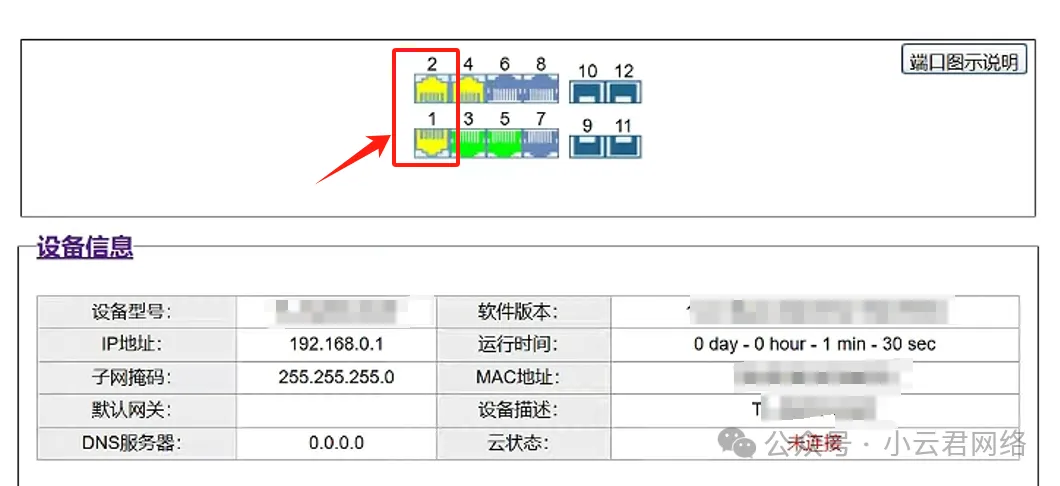

首先B区域的CPU1和IO_device分别接的是B交换机的端口1和端口2，我们登录该交换机查看端口状态：

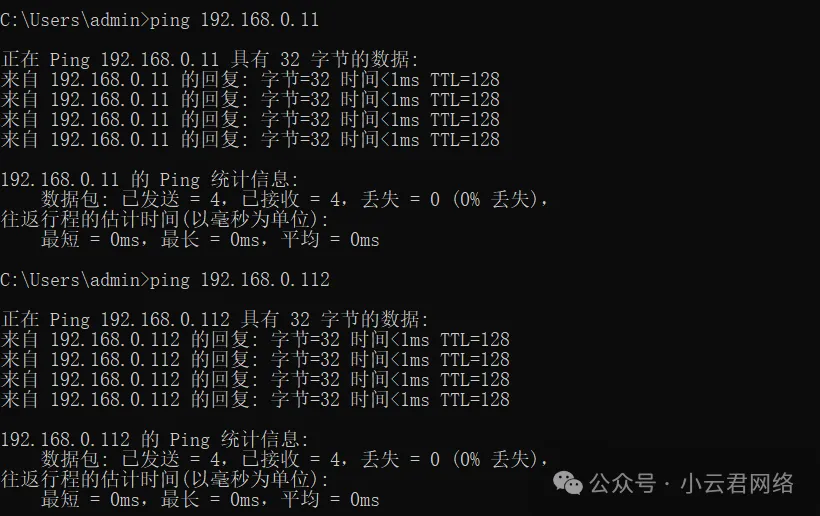

显然是亮的，然后把电脑插在B交换机上ping这两个设备，都通，说明B区域的目标设备存在网络中：
玄学了！B区域中该设备都在，从A区域去访问为啥直接不通呢？那么就要考虑汇聚互联的问题了，下一步检查汇聚端口。
第三步：确认两端汇聚端口

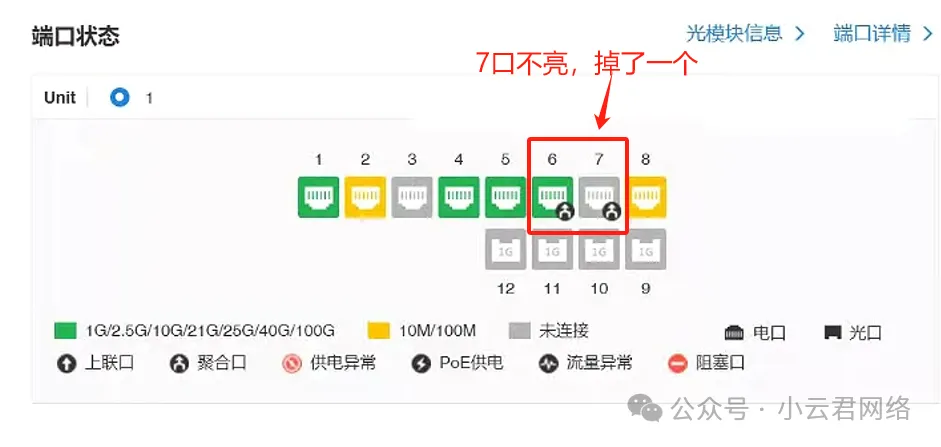

进入A区域交换机查看汇聚端口的状态：

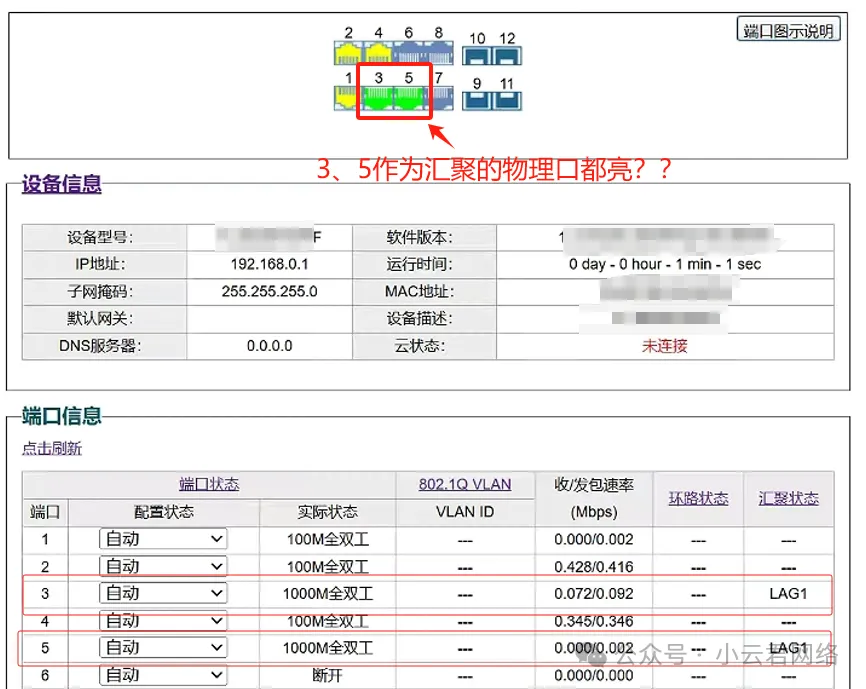

进入B区域交换机查看汇聚端口的状态：

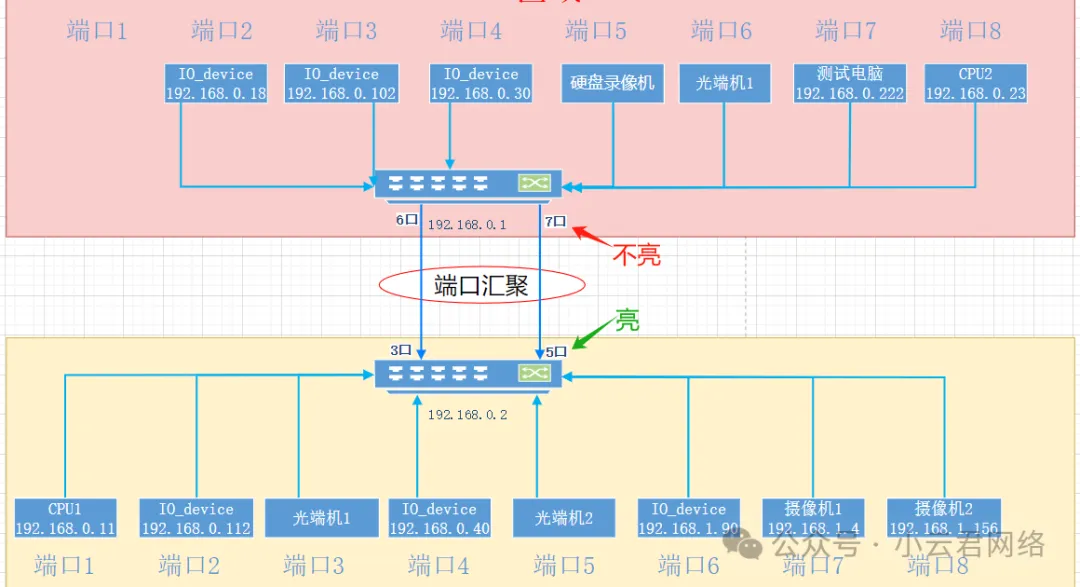

看到这里非常奇怪，两边的网线不是直连的么？怎么会出现一端亮一端不亮的情况？
其实到这里就已经能明确问题原因了，因为汇聚是根据MAC或者IP通过hash的方式选出口的，如下：
A区域的PC访问B区域的CPU1或IO_device设备时，因为A交换机7口异常，走的时6口；B区域的CPU1或IO_device设备收到包后，由于B交换机3、5口正常link，所以响应的数据包概率性会hash到5口出去；数据包从B交换机的5口出去后，自然时到达不了A交换机故障7口了，所以造成不通的问题。那么现在就只有最后一个疑问了：为啥网线直连，A交换机7口不亮而B交换机的5口却是亮的呢？
答案恐怕呼之欲出：拓扑给的不对，中间可能不是直连而是经过未知设备！
第四步：拓扑梳理

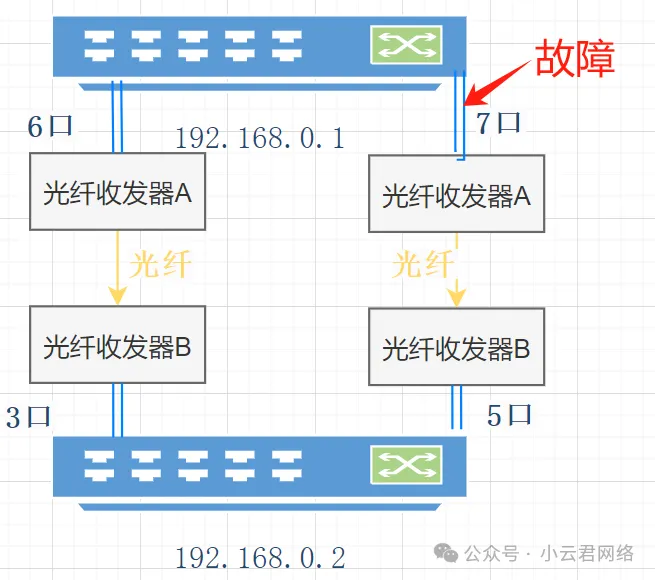

因为我不相信用户现场的描述，所以让他直接给我梳理汇聚链路的拓扑，发现是这样的：
终于找到答案，中间是通过两对光纤收发器接过去的......A交换机网口7那条网线故障，才导致汇聚异常。
原因和解决方案原因总结：两边汇聚端口的状态不对等导致链路存在丢包问题。
解决方案：
方案1：修复故障的网线链路方案2：换成支持LACP的机型使用，但这里需要考虑一个点是中间的光纤收发器是否支持透传LACP，如果不支持就没必要了。
