实战案例：PoE 交换机无法与给国外某终端供电？基于 LLDP 协商，此类问题太过经典！
本期分享的案例是有线网络的相关问题。

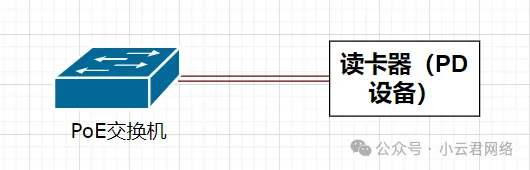

背景介绍深圳某公司是一家自动化科技公司，主要提供自动化解决方案。其公司采购了1台国内某品牌的PoE交换机（供电设备PSE）搭配国外某品牌的读写器（受电设备PD）使用，发现经常出现供电不足的情况。
进一步分析后，发现PD无法工作在PoE+（802.3at）模式，只能工作在802.3af模式。导致PD设备只能工作的最大功率不超过15w，但是设备实际的功率可以达到25w，因此出现供电不足的情况。

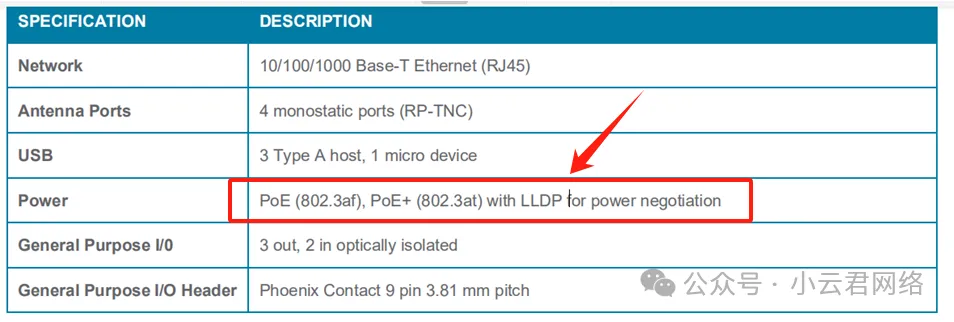

进一步查看PD设备的说明书，其需要基于LLDP PoE功率协商才能使自己工作在PoE+模式，设备的描述如图：
第一步：明确排查方向
确认PSE设备（国内PoE交换机）能否正常发出LLDP报文。确认PD设备（国外读卡器）能否正常发出LLDP报文。深入了解LLDP PoE协商过程、报文各字段含义及是否符合协议规定。第二步：抓取PD设备的LLDP报文分析
使用PC电脑接入交换机，监控连接PD设备端口的数据报文，并捕获LLDP报文进行分析。

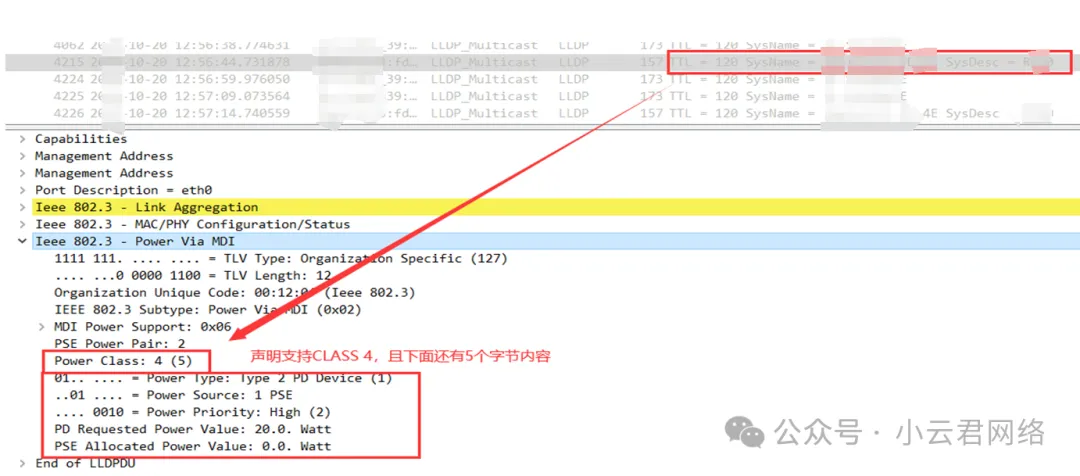

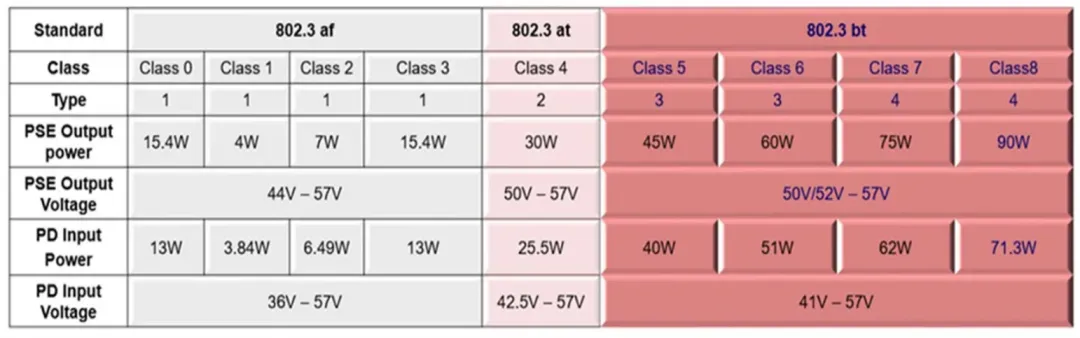

发现能收到PD设备发出的LLDP报文，Class等级字段对应的值为5，即class 4 802.3at，供电标准参考：
所以，从报文字段来看，PD设备没有问题。下面看看PSE也就是PoE交换机的。
第三步：抓取PSE设备的LLDP报文分析

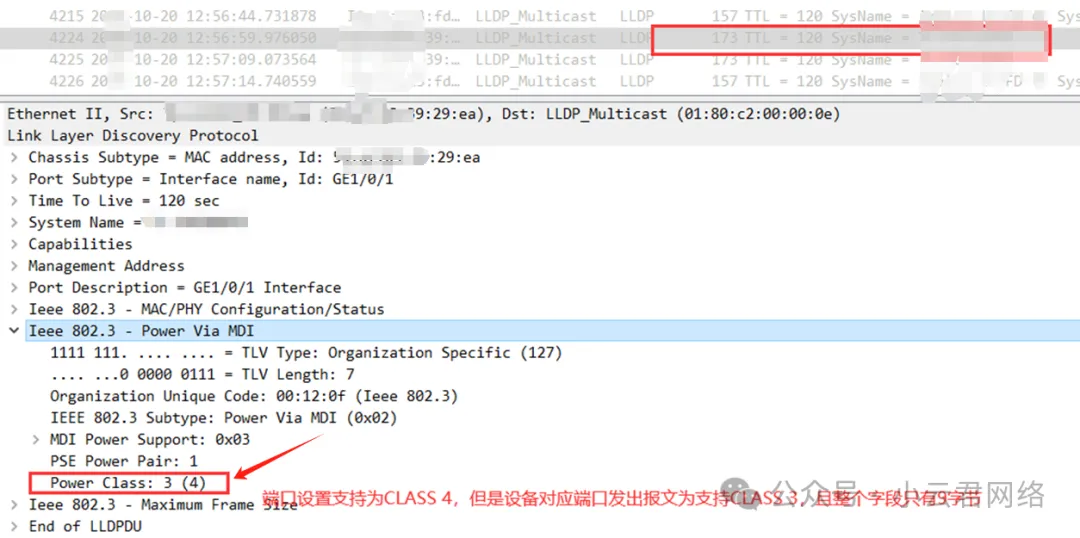

抓取PSE的LLDP报文如下：
很明显这是有问题的，字段中Power Class字段定义错误，协议定义支持Class 4的端口对应的值应该为5，但这里是4表示只支持Class 3，也就是802.3af模式。
第四步：得出问题结论
支持LLDP的PoE交换机存在问题：Power Class字段定义错误，协议规定支持Class 4的端口对应值应为5，但实际错误。当交换机收到支持802.3at标准的受电设备发送的LLDP报文后，没有以802.3at标准回复LLDP，导致最终协商到了Class 3，也就是802.3af模式。因此出现供电不足的问题。

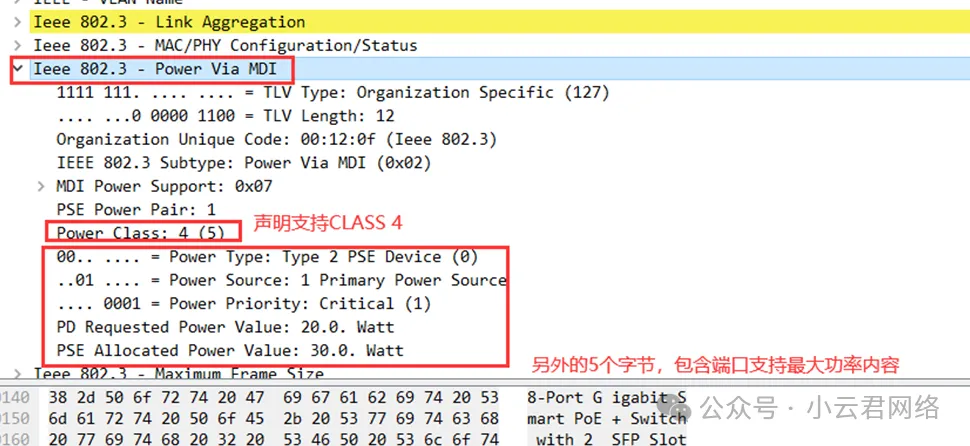

解决方案升级交换机软件版本解决，升级后发出的LLDP如下：
确保网络中PD受电设备能正常工作在PoE+模式（802.3at），满足设备功率需求。
通过这个案例可以看出，LLDP协商PoE的例子很少，但在处理网络设备兼容性问题时，需要深入了解设备工作机制和相关协议，细致分析数据报文，才能准确找到问题根源并解决问题。
