实战案例：想用 RSTP 做无线冗余？创意很好，但行不通啊老弟！
本期分享的案例是有线网络的相关问题。

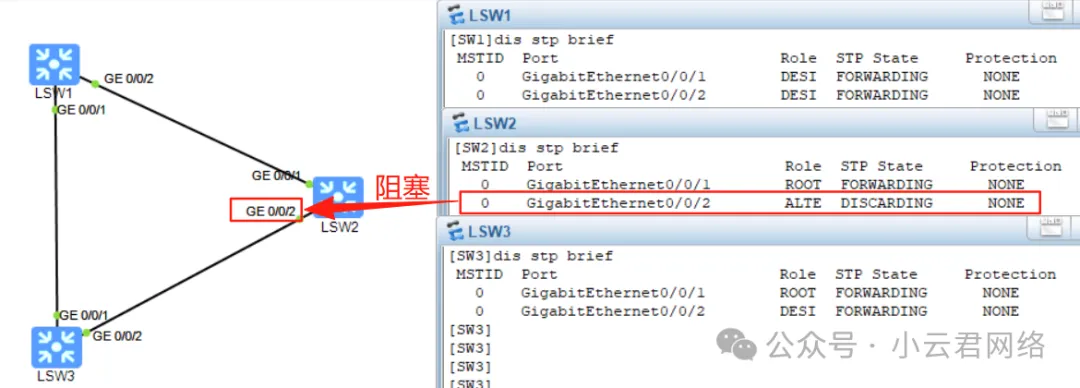

某用户准备在一个监控回传项目上用环网拓扑以保障链路冗余，打算采用RSTP（快速生成树）协议实现。采购某W的设备使用，本地测试拓扑成功，如下：
三台支持生成树的交换机组网，并启用RSTP。本地测试，SW2的GE0/0/2接口在成环时是能正常阻塞破环的。

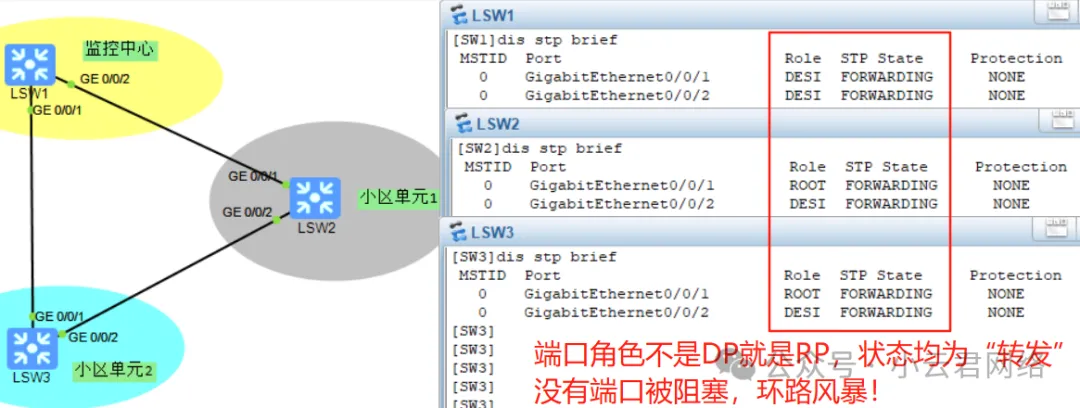

问题描述本地测试的好好的，可跑到项目上一用，发现无法阻塞，直接环路风暴了：
这是这么回事呢？针对生成树收敛失败的相关问题，我们一起来看下吧！
处理思路检查设备的配置。是否都启用了生成树，端口是否都有使能；检查设备连接的拓扑是否直连。若中间经过了未知设备可能不转发BPDU报文，导致生成树收敛失败。排查分析第一步：检查设备的配置
CLI确认交换机已正常使能了STP，并且模式为RSTP。某W交换机缺省情况下是全端口使能的，输入命令display stp：
复制
<SW1>dis stp
-------[CIST Global Info][Mode RSTP]------- //全局RSTP模式
CIST Bridge :32768.4c1f-cc33-04b5
Config Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20
Active Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20
CIST Root/ERPC :32768.4c1f-cc33-04b5 / 0
CIST RegRoot/IRPC :32768.4c1f-cc33-04b5 / 0
CIST RootPortId :0.0
BPDU-Protection :Disabled
TC or TCN received :15
TC count per hello :0
STP Converge Mode :Normal
Time since last TC :0 days 2h:20m:20s
Number of TC :11.2.3.4.5.6.7.8.9.10.11.12.13.14.
第二步：检查设备连接的拓扑是否直连

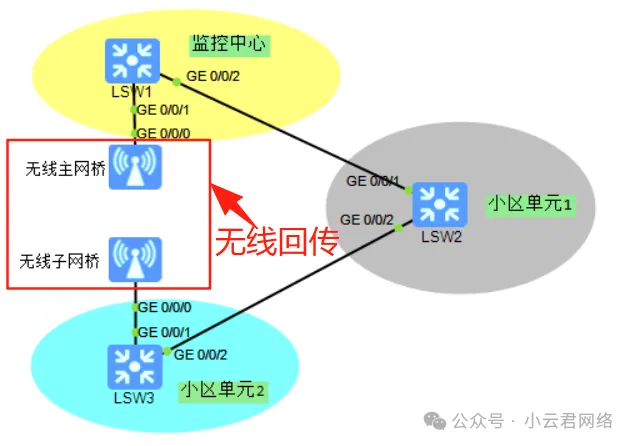

经过了解发现，用户本地测试是直连测试，所以交换机之间的生成树收敛正常。而项目现场中，发现小区单元2的交换机是通过无线网桥回传给监控中心的：
这里问题就比较明确了：因为监控中心和小区单元2之间非直连，收不到彼此的BPDU。所以在生成树看来，整个拓扑不存在环路，因此收敛失败。这里就有很多朋友会犯得一个错误，以为“无线网桥链路相当于一条网线”，这是错误的！很多网桥协议报文无线链路是不会转发的，而BPDU报文就是其中的而一种。

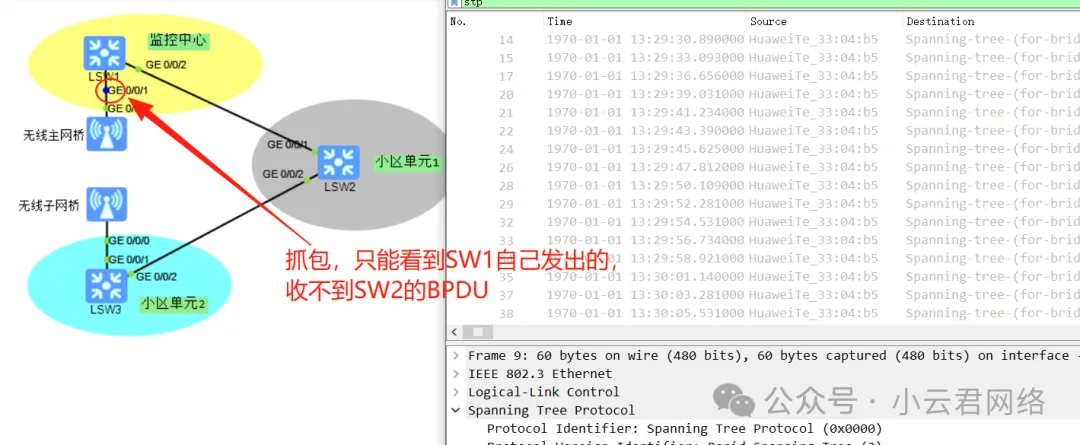

抓包也能佐证这一点：无线网桥两端的交换机收不到彼此的报文。
故障原因：生成树交换机非直连，收不到彼此的BPDU报文，因此收敛破环失败。
解决方案：项目修改拓扑，保证交换机之间直连使用，否则就不要成环。
