实战案例：同网段登录NVR正常，跨网段却不行？每个弱电人都遇过，90%都会懵逼！
今天这个案例是弱电朋友经常犯的问题，我来做个分享。这是一个校园监控项目，网络规划简单，直接用路由器做2个VLAN，分别是办公网和监控网络，如下：
按照上述拓扑完成规划配置后，技术人员发现VLAN1办公网无法访问VLAN2的NVR，需要解决。这是一个弱电人很常见的错误，我们来一起看一下问题。
排障分析第一步：确认问题现象

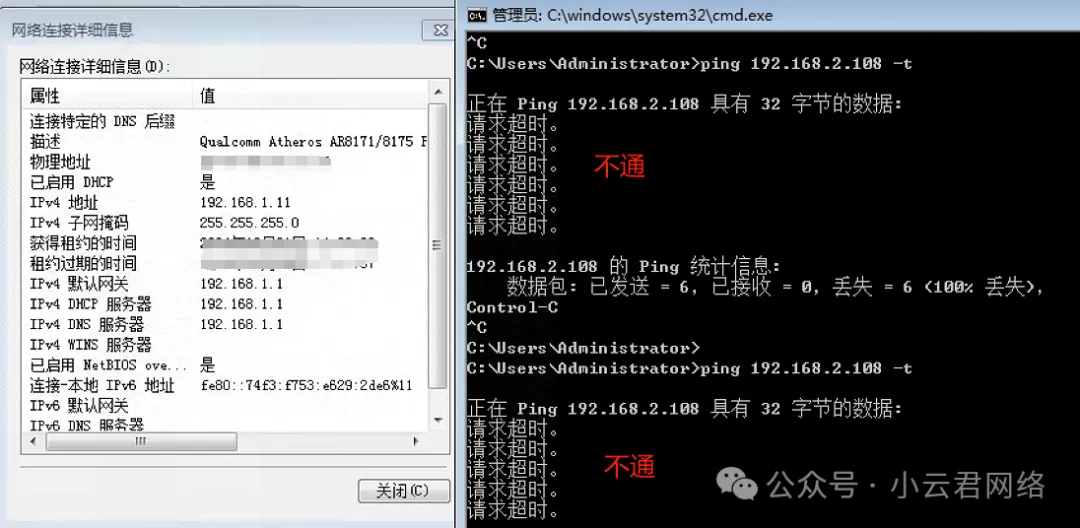

在PC1上ping NVR的地址192.168.2.108：
问题现象存在，下一步确认PC1是否能通VLAN2网关和电脑PC2。
第二步：确认PC1能跨三层访问VLAN2设备

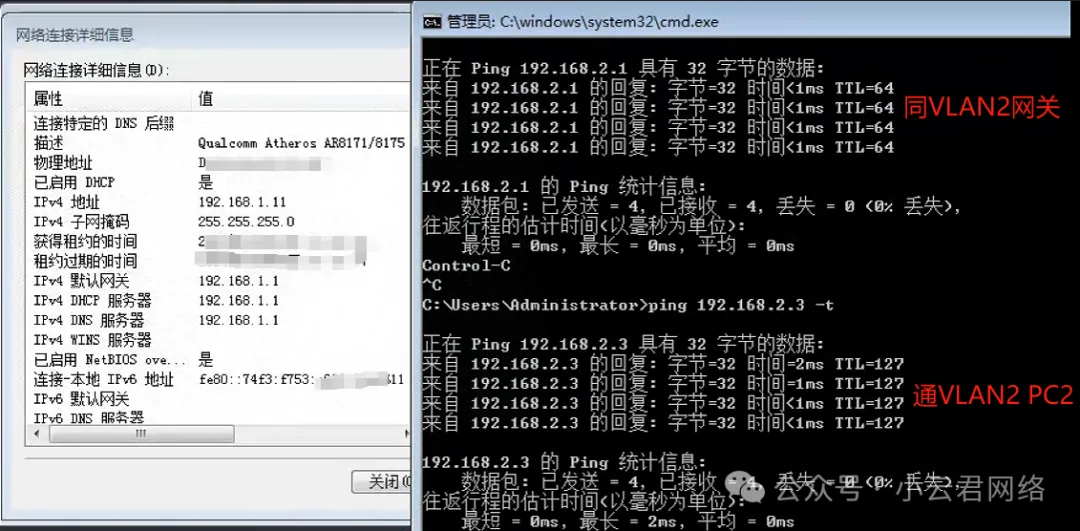

PC1分别ping VLAN2接口和VLAN2下的PC2：

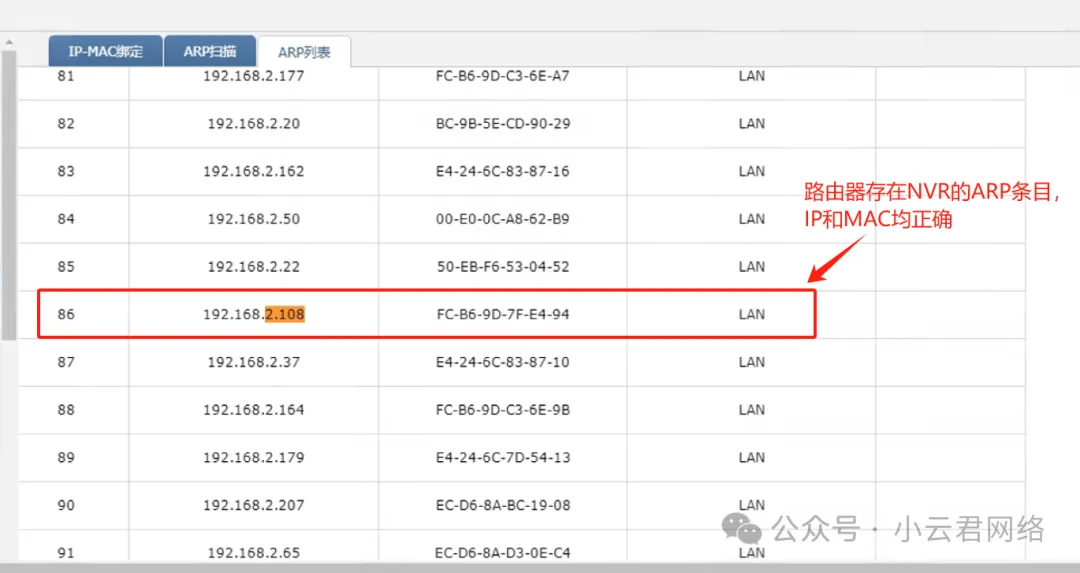

可见都是能通的，说明路由器VLAN配置、PC1、PC2等IP参数配置均无问题。但要验证NVR是否存在网络中，我们到路由器上看下ARP列表确认NVR是否存在网络中：
说明NVR实际是存在于路由器的LAN网络中的，下一步需要确认下NVR的网关配置是否正确。
第三步：确认NVR的网关配置

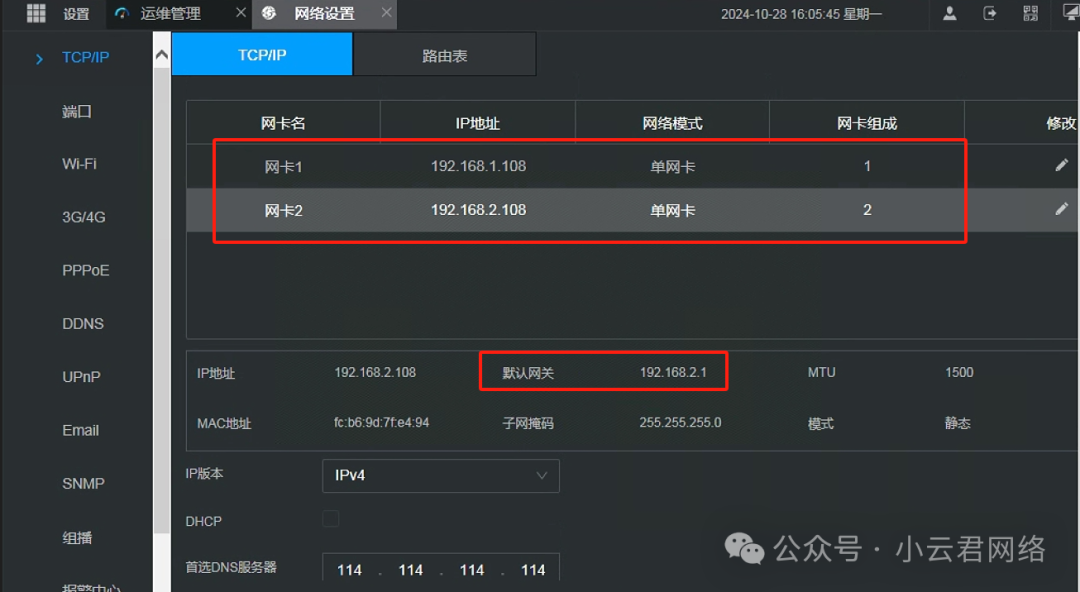

从PC2上登录NVR查看网络参数：
可以看到这是一台双网卡NVR，接入路由器网络的是网卡配，IP为192.168.2.108/24，网关为192.168.2.1。该网卡配置没问题，但是我们注意到：NVR另一块网卡1的IP居然也是1网段的：192.168.1.108/24！

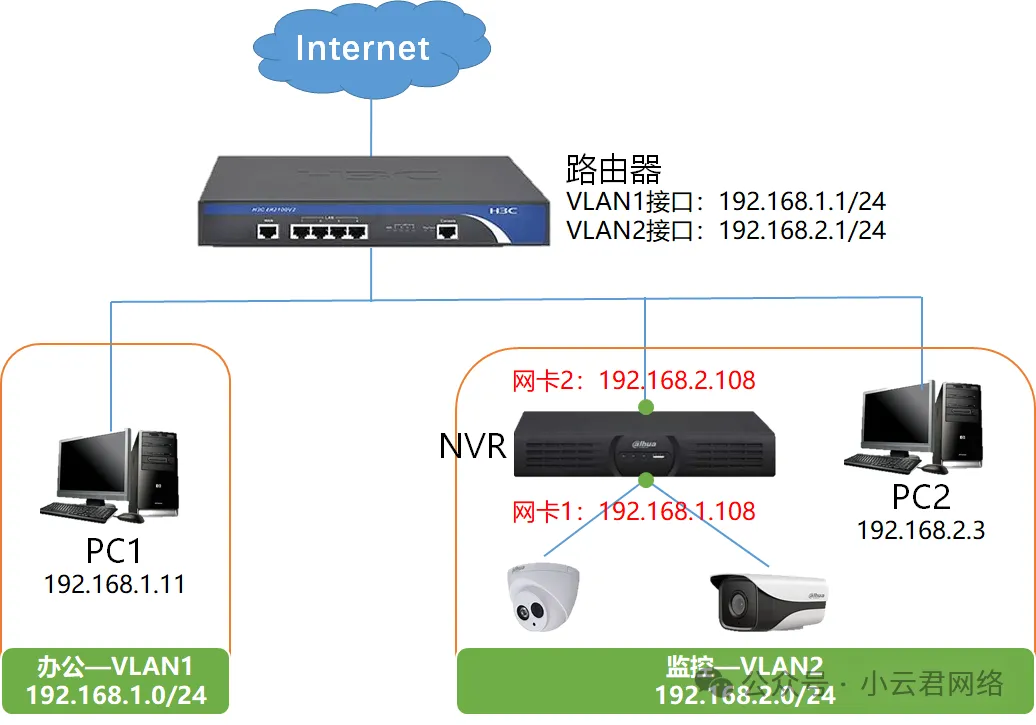

这块独立网卡1是连接IPC等设备，用于内部预览通信，也就是说，这块网卡1与路由器的1网段无关。我补充个拓扑大家就明白了：
所以PC1为什么不能跨三层通过网卡2访问NVR？因为存在与网卡1的IP段冲突！！

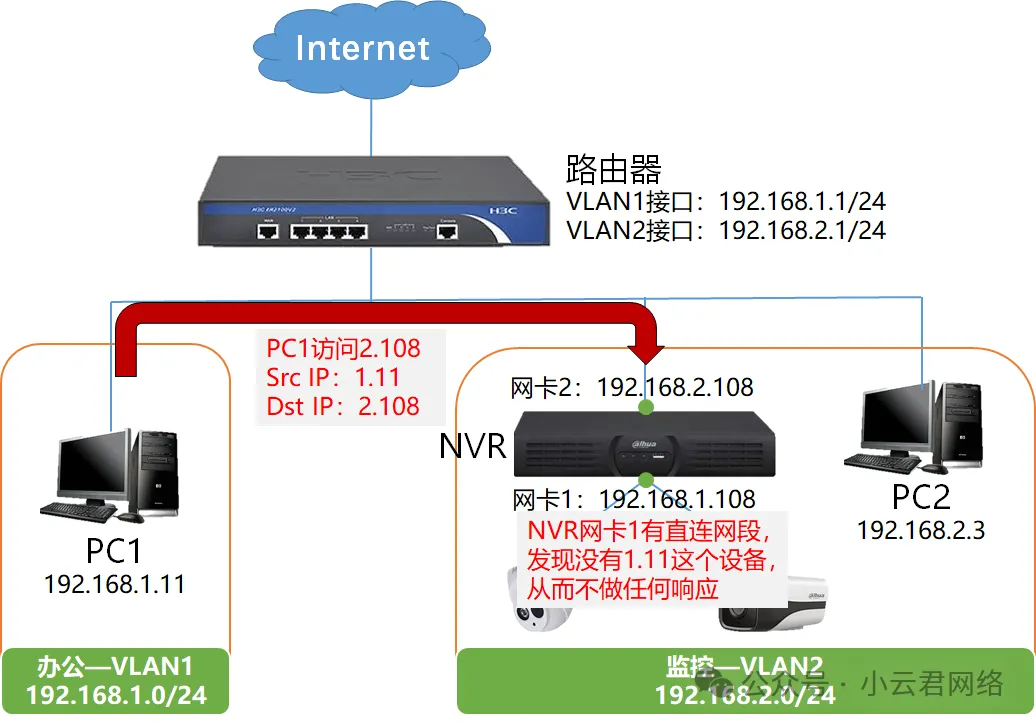

第四步：总结分析
NVR有2块独立网卡，网卡1是1.108，网卡2是2.108；
PC1源IP是1.11，跨三层访问NVR时网卡2能收到包；
但NVR回包的时候发现自己网卡1有1网段有直连路由，但其并没有发现网卡1下有1.11这个设备，因此不予理会（就算有也会从网卡1发出去，PC1根本得不到应答）。

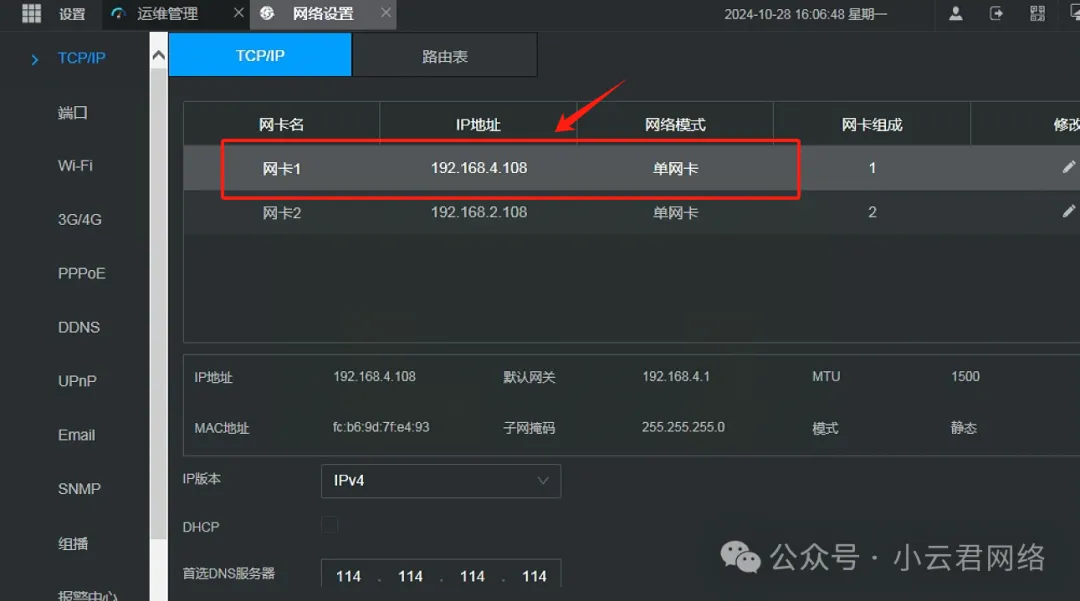

解决方案也很简单，保证办公网络VLAN1的网段和NVR内部网卡1不冲突即可。现场是将网卡1改成了4网段：

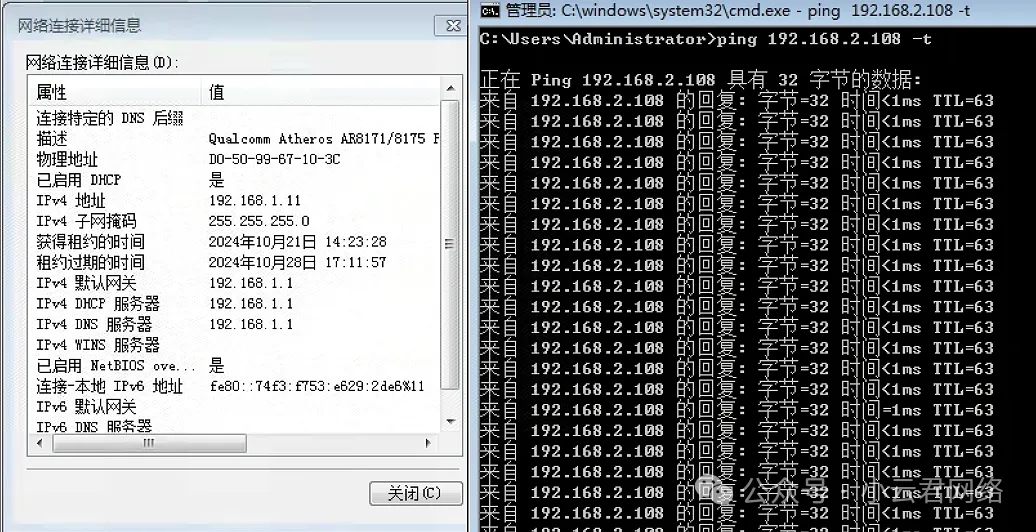

修改后的ping测试：

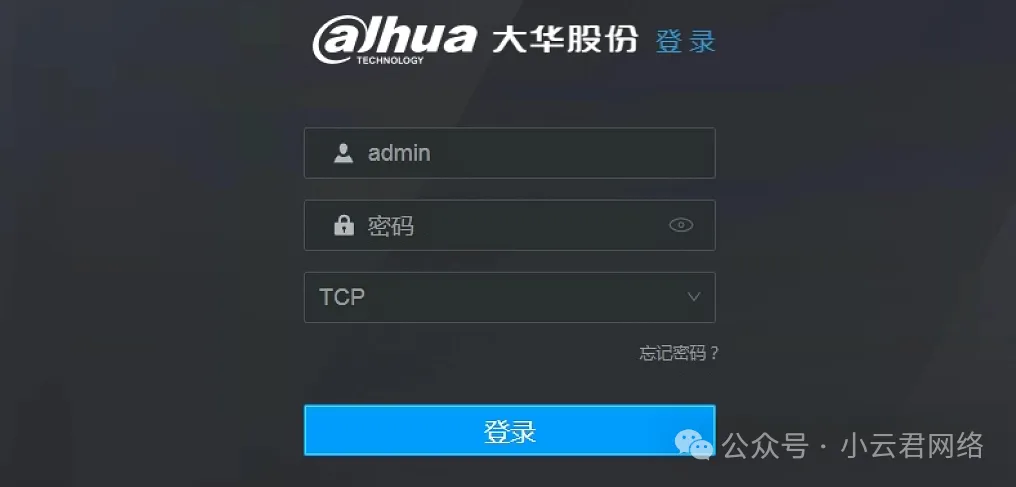

VLAN1 PC1能正常访问NVR管理页面：
