2.4G频段

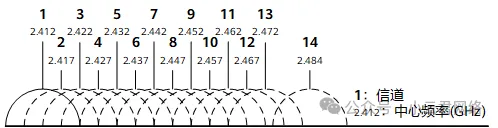

如图1所示，2.4G频段被分为14个交叠的、错列的20MHz信道，信道编码从1到14，邻近的信道之间存在一定的重叠范围。

图1 2.4G频段信道分布

以信道1为例，从图中可知，至少要到信道5才能和信道1没有交叠区域。一般场景通常推荐采用1、6、11这种至少分别间隔4个信道的信道组合方式来部署蜂窝式的无线网络覆盖，如图2所示。同理也可以选用2、7、12或3、8、13的组合方式。在高密场景下通常推荐使用1、9、5、13四个信道组合方式，如图3所示。

图2 2.4G蜂窝式网络覆盖

图3 2.4G高密网络覆盖

5G频段

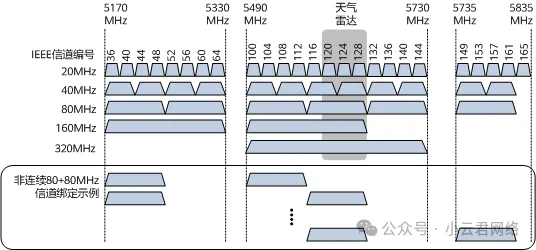

如图4所示，5G频段资源更丰富，比2.4G频段拥有更多的20MHz信道。且相邻信道之间是不重叠的，如36和40信道。

图4 5G频段信道分布

某些地区的雷达系统工作在5G频段，与工作在5G频段的AP射频信号会存在干扰。雷达信号可能会对52、56、60、64、100、104、108、112、116、120、124、128、132、136、140、144信道产生干扰（其中120、124、128是天气雷达信道）。如果射频工作的信道是手动指定的，在规划信道时注意避开雷达信道，如果射频工作的信道是系统动态调整的，系统检测到工作的信道有干扰时，会自动切换工作信道。

5G频段的320MHz频宽，因连续的信道有限，其可用频宽固定为240MHz。

信道捆绑

为了提高无线终端无线网络速率，可以增加射频的信道工作带宽。如果把两个20MHz信道捆绑在一起成为40MHz信道，同时向一个无线终端发送数据，理论上数据的通道加宽了一倍，速率也会增加一倍。如果捆绑两个40MHz信道，速率会再次加倍，以此类推。按照信道不同的捆绑方法，可以分为40MHz+、40MHz-、80MHz、80+80MHz、160MHz几种类型的信道工作带宽。如下图所示，能成对捆绑的信道是固定的。

40MHz+和40MHz-：两个相邻的互不干扰的信道捆绑成一个40MHz的信道，其中一个是主信道，一个是从信道。如果主信道的中心频率高于从信道的中心频率，则为40MHz-，反之则为40MHz+。例如36和40信道捆绑成40MHz，如果主信道是40信道，则为40MHz-，如果主信道为36，则为40MHz+。在2.4GHz频段上通常不建议使用40MHz，如果配置40MHz，频段内就只能有一个非重叠40MHz信道。例如信道1只能和信道5组成40MHz（信道1和2、3、4都有重叠区域），剩下的信道组合就要避开信道1~8（信道5和6、7、8又有重叠区域）。所以剩下的信道无法再组成另外一个40MHz的信道。80MHz：两个连续的40MHz信道捆绑在一起成为80MHz，80MHz内的四个20MHz可以选择任一个作为主信道。例如36、40、44、48捆绑成80MHz。80+80MHz：两个不连续的80MHz捆绑在一起成为80+80MHz。例如36、40、44、48、100、104、108、112捆绑成80+80MHz。160MHz：两个连续的80MHz捆绑在一起成为160MHz。160MHz内的八个20MHz可以选择任一个作为主信道。例如36、40、44、48、52、56、60、64捆绑成160MHz。信道编号与频率对照表

信道编号

频段

中心频率（MHz）

2.4G

2412

2.4G

2417

2.4G

2422

2.4G

2427

2.4G

2432

2.4G

2437

2.4G

2442

2.4G

2447

2.4G

2452

2.4G

2457

2.4G

2462

2.4G

2467

2.4G

2472

5180

5200

5220

5240

5260

5280

5300

5320

100

5500

104

5520

108

5540

112

5560

116

5580

120

5600

124

5620

128

5640

132

5660

136

5680

140

5700

144

5720

149

5745

153

5765

157

5785

161

5805

165

5825

184

4.9G

4920

188

4.9G

4940

192

4.9G

4960

196

4.9G

4980

5955

5975

5995

6015

6035

6055

6075

6095

6115

6135

6155

6175

6195

6215

6235

6255

6275

6295

6315

6335

6355

6375

6395

6415

6435

101

6455

105

6475

109

6495

113

6515

117

6535

121

6555

125

6575

129

6595

133

6615

137

6635

141

6655

145

6675

149

6695

153

6715

157

6735

161

6755

165

6775

169

6795

173

6815

177

6835

181

6855

185

6875

189

6895

193

6915

197

6935

201

6955

205

6975

209

6995

213

7015

217

7035

221

7055

225

7075

229

7095

233

7115
