“单身”链路易翻车？MC-LAG教你组”网络CP”

“一箭易断，十箭难折。”

这是小时候常常听到的谚语故事，字面意思是一支箭很容易折断，多支箭捆在一起则难以被摧毁，这告诉了我们“团结合作”的重要性。

在承载领域，也有这则故事的妙用，让我们一起来看看吧~

单链路 一箭易断

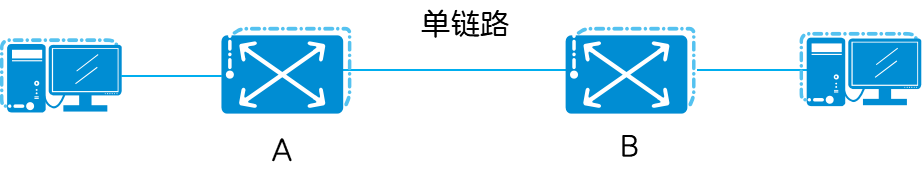

在IP网络发展的早期，两台网络设备（A和B）之间一般通过建立单条链路通信。


很明显，使用单链路连接有如下缺陷：

存在带宽瓶颈，设备A、B之间的总带宽等于这条单链路的带宽。链路没有冗余备份，这条链路一旦出现问题，设备A、B之间可能会出现通信中断。

即使单链路有着明显的缺陷，但在那个对网络要求不高的年代，依然可以满足大众需求。

随着网络规模的发展，单链路已经无法满足网络对带宽和可靠性的要求，人们想到了将多条链路像“箭”那样进行“捆绑”。由此，链路聚合技术应运而生。

链路聚合十箭难折

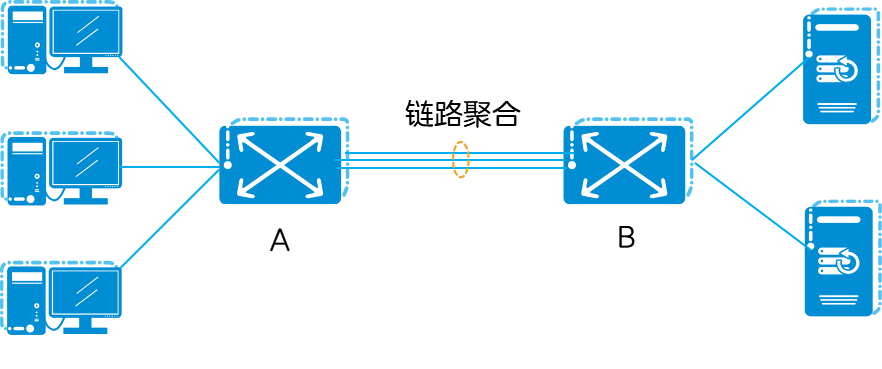

链路聚合通过将两个设备之间的多条链路进行“捆绑”，形成一个聚合组，聚合组内的多条链路此时可以被看作一条逻辑链路。

此时，这两个设备间的流量就可以分担在聚合组内的各条链路上。


那么，链路聚合可以对网络带来哪些好处呢？

增加了网络带宽

将A、B之间多条链路捆绑成为一条逻辑链路，捆绑后的带宽是所有链路的带宽总和。

举个例子，A、B之间有3条链路做链路聚合，每条链路带宽为10 Gbps，则此聚合组的带宽最大就可以达到30 Gpbs。

提高了网络连接的可靠性

假如A、B间有一条链路出现故障而中断，流量会自动在剩下链路间重新分配，不会引起A、B之间的流量中断。

实现流量的负载均衡

链路聚合可以把A、B之间的流量平均分到所有成员链路中去，最大限度地降低了每个成员链路产生流量阻塞链路的风险。

避免产生二层环路

当A、B之间链路采用链路聚合时，这些链路不再是单条链路独立工作，对外成为一条逻辑链路。因此，不使用STP（Spanning Tree Protocol，生成树协议）也不会产生环路，有效避免了A、B之间产生二层环路的风险。

基于上述诸多优点，链路聚合在IP网络中得到了非常广泛的应用。

MC-LAG更可靠的“捆绑”

进入移动互联时代，互联网与我们的日常生活越发密切，在我们享受网络便捷的同时，也给网络带来了海量数据的交互处理，对网络的带宽和可靠性提出了更高要求。

而传统的链路聚合技术仅限于一对一的两台设备之间，不能实现一对多台设备之间的链路聚合。

于是，为了提供更可靠的网络，MC-LAG（Multi-Chassis Link Aggregation Group，跨设备链路聚合组）产生了。

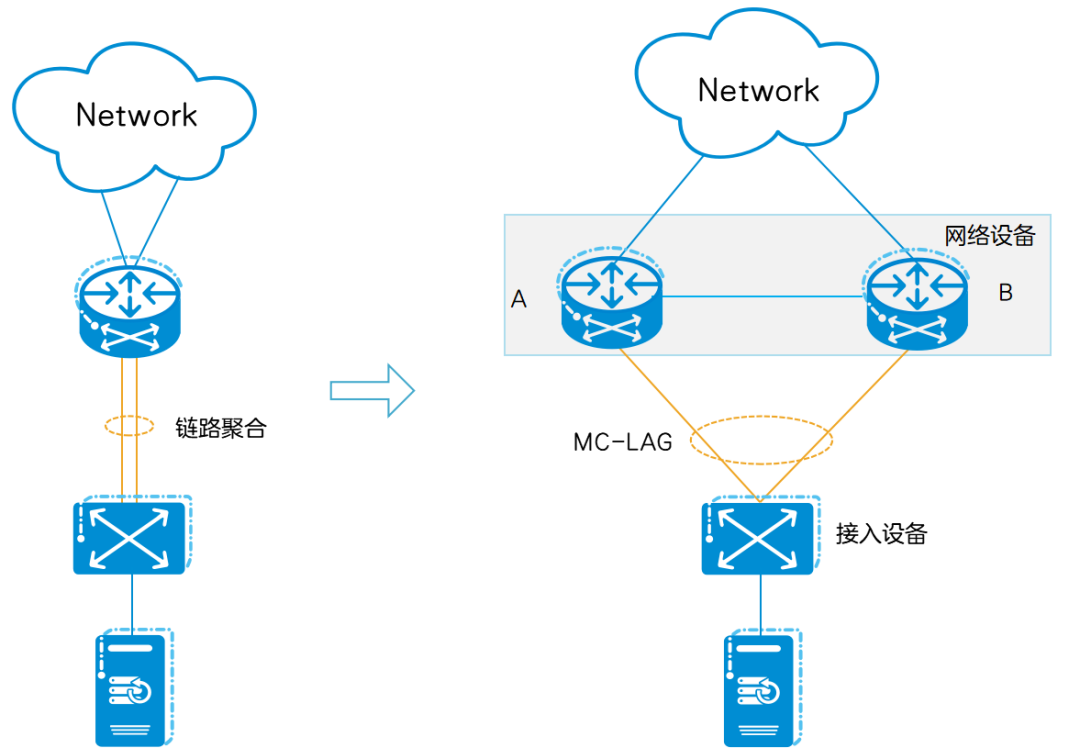

当一台接入设备（可以是服务器或交换机）与上层两台网络设备A和B对接时，可采用MC-LAG技术组成跨设备链路聚合组。


MC-LAG的基本思想是让两台网络设备A、B以同一状态与接入设备进行链路聚合，在接入设备看来，就如同与同一台网络设备建立了链路聚合关系。这样就将链路聚合技术从一对一的设备对接，扩展到了可以同时接入对端两台设备，并组成了一个双活系统。

下面我们一起看这个双活系统是如何工作的？

MC-LAG工作过程

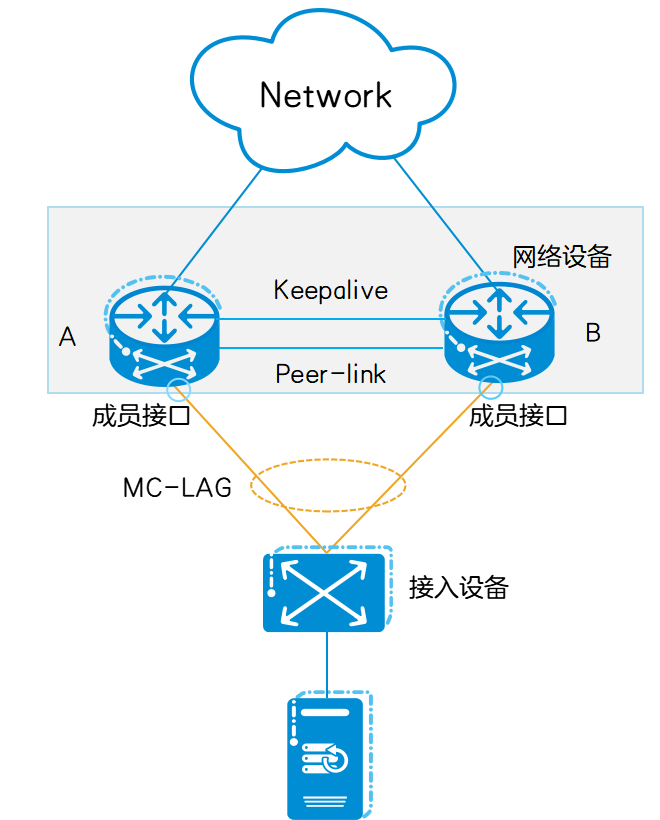

了解MC-LAG工作过程之前，先学习一些MC-LAG技术涉及的基础概念。


MC-LAG主/备设备：和堆叠一样，MC-LAG也会选取主/备设备。但是正常情况下，主备设备同时进行业务流量的转发，仅在故障场景下，主备设备的行为会有差别。ICBG同步：ICBG（Inter-Chassis Backup Group，跨机架备份组）用于MC-LAG双归设备之间的MAC、ARP表项等信息同步，在ICBG中可以指定需要进行信息同步的接口，设备A和B的角色区分为主和备，在正常情况下，主备设备同时进行业务流量的转发。Peer-link：两台MC-LAG设备A、B之间的直连二层链路，用于协商报文的交互以及部分流量的传输。Peer-link采用多条链路做链路聚合。Keepalive：MC-LAG两台设备之间的心跳链路，承载心跳数据包，主要作用是在主备设备间发送双主检测报文，进行双主检测，防止设备A、B出现双主用的情况。MC-LAG成员接口：两台网络设备A和B上连接接入设备的接口。两个MC-LAG成员口的状态需要进行同步，为增加可靠性，MC-LAG成员口链路聚合推荐配置为LACP模式。

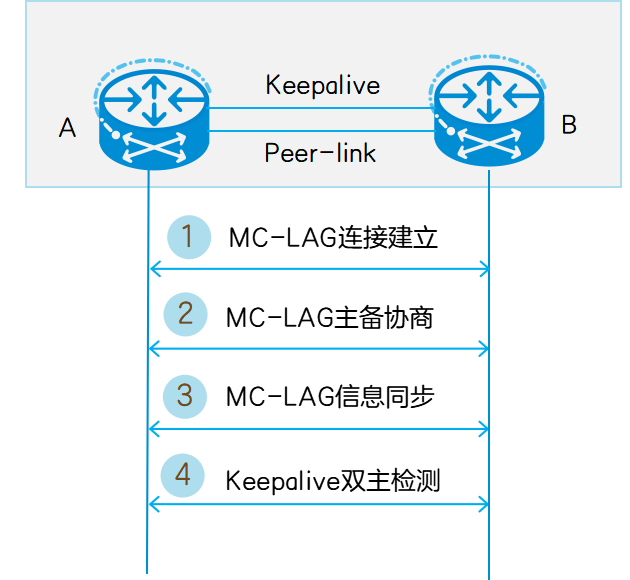

了解了MC-LAG基础概念之后，我们进一步了解MC-LAG的建立过程，包括如下4个步骤。


MC-LAG两端设备在配置完成后，通过Keepalive链路发送建链报文，与对端进行协商，以便与对端建立MC-LAG系统。两端先根据MC-LAG优先级进行主备选举，优先级高的为主；如果MC-LAG优先级相同则比较两台设备的系统MAC，MAC小的为主。主、备设备间通过Peer-link链路实时或定时进行信息同步，同步的信息包括MAC、ARP、成员接口状态等。主、备设备通过Keepalive链路发送心跳检测报文，主要是用于在Peer-link故障时进行双主检测。

完成了上述建立过程，MC-LAG就可以正常工作了。

MC-LAG流量转发

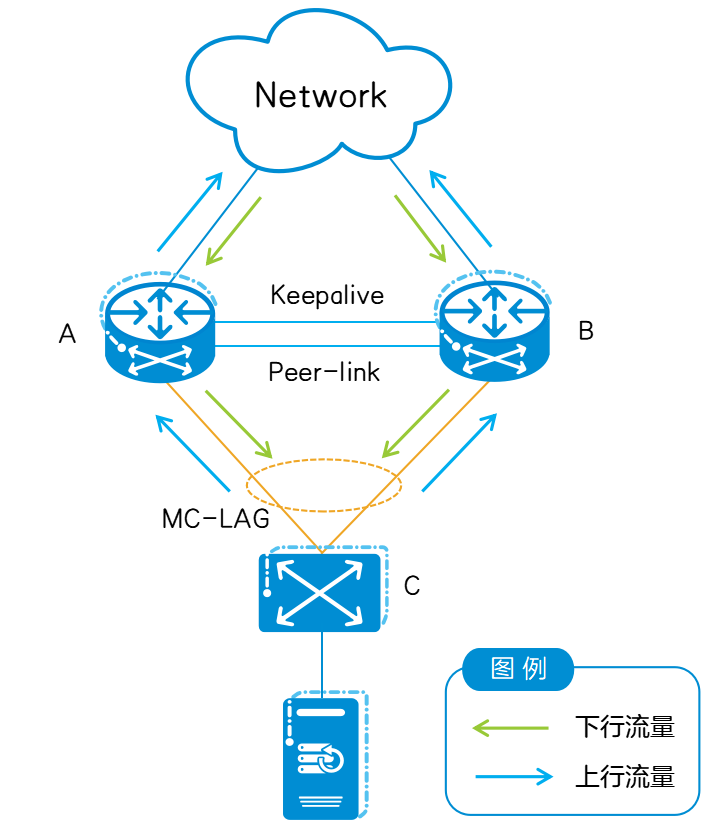

MC-LAG主要应用于双归接入场景，即接入侧设备C通过MC-LAG技术，接入网络侧设备A和B。正常工作时，上行流量和下行流量采用负载均衡方式经设备A、B转发。


如果上面网络出现故障，MC-LAG又是如何保护网络正常工作呢？

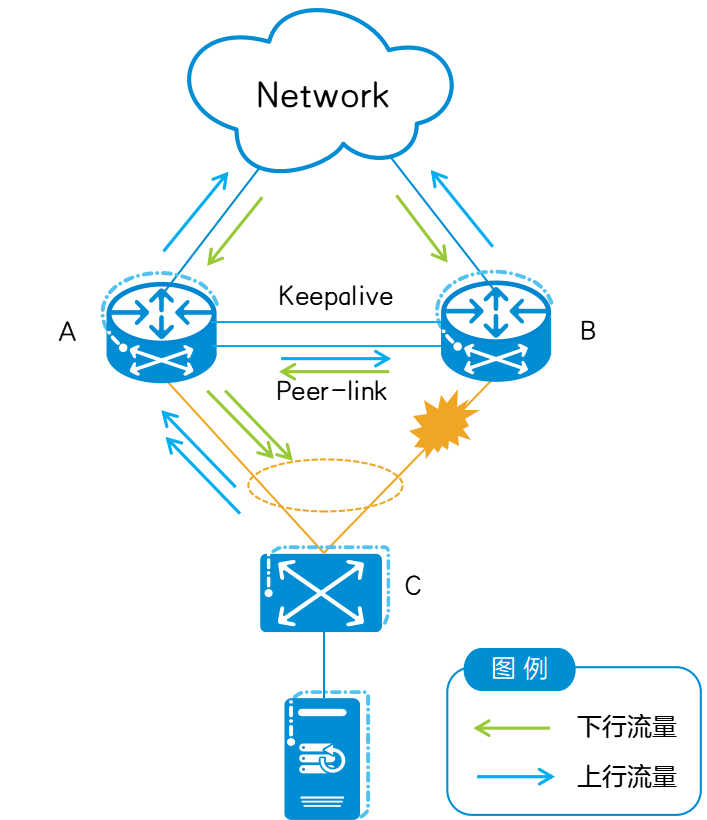

成员接口链路故障

如果MC-LAG某成员接口故障，例如，设备B的成员接口出现故障。接入侧设备C感知到设备B成员接口故障，将所有上行流量均发送给设备A，由设备A转发。

设备B收到从网络侧发往接入侧设备C的流量，会通过Peer-link将流量交给正常工作的设备A转发到接入侧设备C。


MC-LAG设备故障

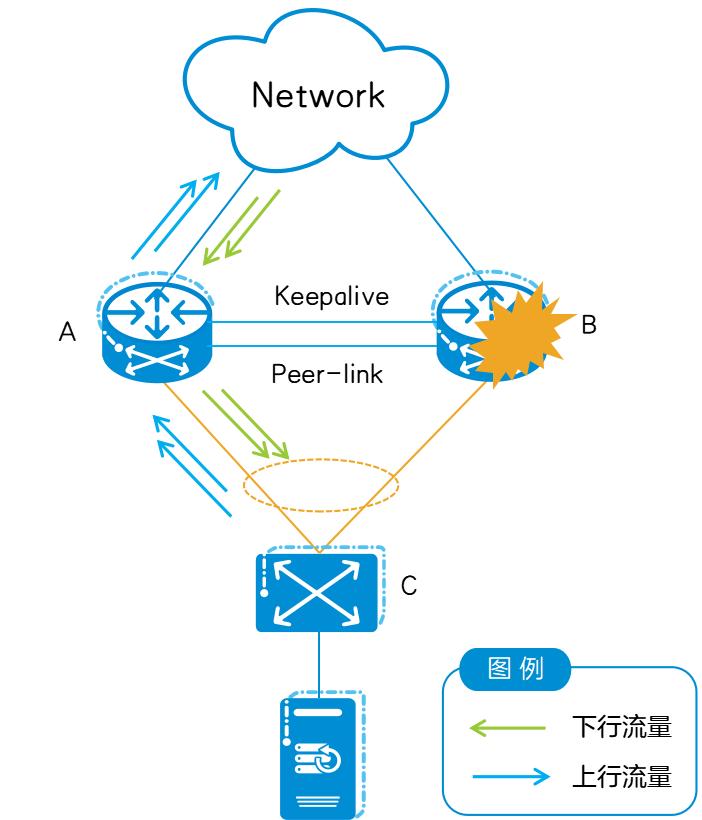

如果一台MC-LAG设备出现故障，例如，设备B出现故障。此时设备B无法进行流量转发，则所有流量均由设备A转发。


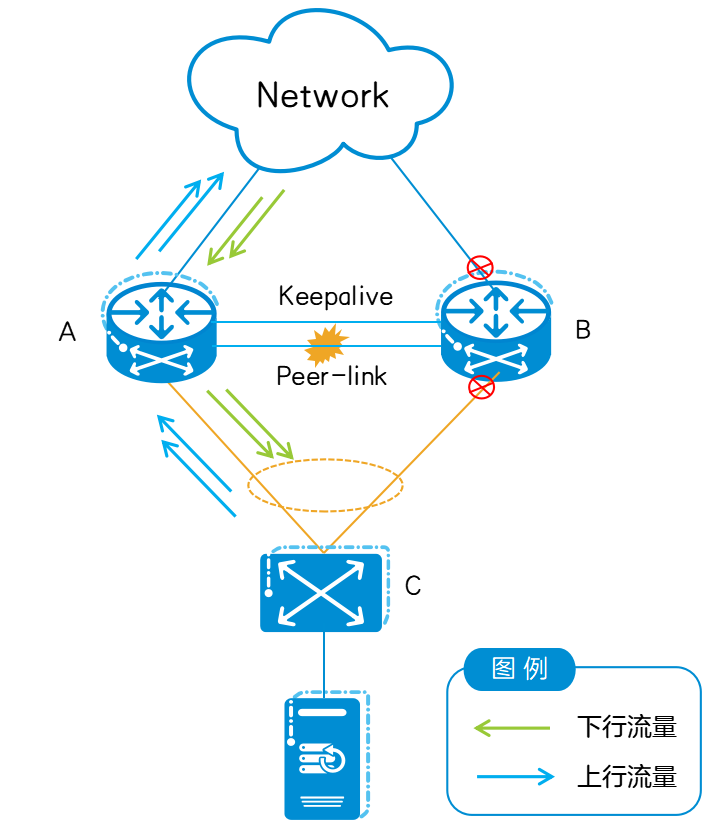

Peer-link出现故障

如果发生Peer-link故障，这时设备A、B不能同时转发流量，否则会导致广播风暴、MAC漂移等一系列问题，所以只允许一台设备转发流量。

此时，MC-LAG的备设备（这里是设备B）会将自己除了Peer-link接口、Keepalive接口和管理网口之外的所有物理接口进行Error-down处理。此时，所有流量都只会通过MC-LAG主设备进行转发。


上行链路故障

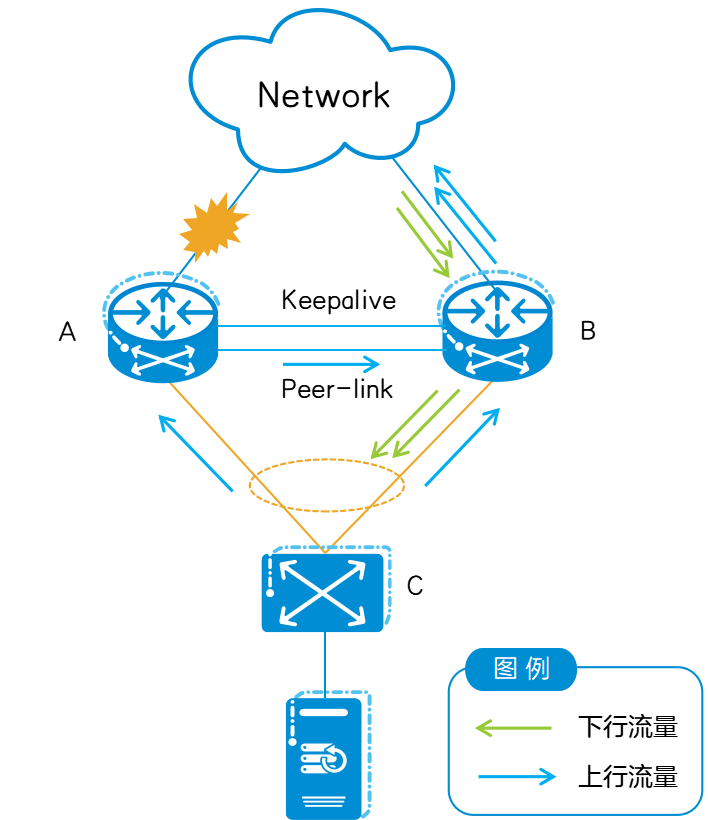

如果发生上行链路故障，设备C的上行流量到达设备A后会通过Peer-link发送给设备B进行转发（也可以配置上下行端口联动，上行流量全部从设备C直接送到设备B进行转发）。


通过前面的介绍，可以了解到MC-LAG技术相对于传统链路聚合技术有更多的优势，在增强了网络可靠性的同时，简化了组网，实现了设备级的高可用冗余保护以及多路径转发。

此外，MC-LAG两台网络设备独立运行，可以分别进行升级，升级过程只要保证一台设备正常工作，对运行的业务几乎不会产生影响。目前，MC-LAG技术在新型IP城域网和数据中心正被广泛使用，可以在采用Spine-Leaf网络架构的同时，部署MC-LAG来保证网络的可靠性。在5G的演进过程中，MC-LAG技术必将为IP承载网络提供更加可靠的保障。
