VLAN 配置实例：三层交换机如何配置 VLAN 间互通？
本期给大家分享VLAN相关知识。
企业的不同用户拥有相同的业务，且位于不同的网段。现在相同业务的用户所属的VLAN不相同，需要实现不同VLAN中的用户相互通信。如图1所示，User1和User2中拥有相同的业务，但是属于不同的VLAN且位于不同的网段。现需要实现User1和User2互通。

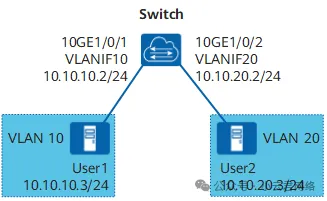

图1 配置VLAN间通过VLANIF接口通信组网图
配置思路采用如下的思路配置VLAN间通过VLANIF接口通信：
创建VLAN，确定用户所属的VLAN。配置接口加入VLAN，允许用户所属的VLAN通过当前接口。创建VLANIF接口并配置IP地址，实现三层互通。说明：为了成功实现VLAN间互通，VLAN内主机的缺省网关必须是对应VLANIF接口的IP地址。
操作步骤第一步、配置Switch
创建VLAN：
复制
<HUAWEI> system-view
[~HUAWEI] sysname Switch
[*HUAWEI] commit
[~Switch] vlan batch 10 20
[*Switch] commit1.2.3.4.5.
配置接口加入VLAN：
复制
[~Switch] interface 10ge 1/0/1
[~Switch-10GE1/0/1] port default vlan 10
[*Switch-10GE1/0/1] quit
[*Switch] interface 10ge 1/0/2
[*Switch-10GE1/0/2] port default vlan 20
[*Switch-10GE1/0/2] quit
[*Switch] commit1.2.3.4.5.6.7.
配VLANIF接口的IP地址：
复制
[~Switch] interface vlanif 10
[*Switch-Vlanif10] ip address 10.10.10.2 24
[*Switch-Vlanif10] quit
[*Switch] interface vlanif 20
[*Switch-Vlanif20] ip address 10.10.20.2 24
[*Switch-Vlanif20] quit
[*Switch] commit1.2.3.4.5.6.7.
第二步、检查配置结果
在VLAN10中的User1主机上配置IP地址为10.10.10.3/24，缺省网关为VLANIF10接口的IP地址10.10.10.2/24。在VLAN20中的User2主机上配置IP地址为10.10.20.3/24，缺省网关为VLANIF20接口的IP地址10.10.20.2/24。配置完成后，VLAN10内的User1与VLAN20内的User2能够相互访问。
