【秒懂承载】热点技术名词——“卫星路由器”

今日和文档君一起学习技术名词：卫星路由器（Satellite Router）——增强业务扩展能力，提升运维效率。

Q.什么是卫星路由器？

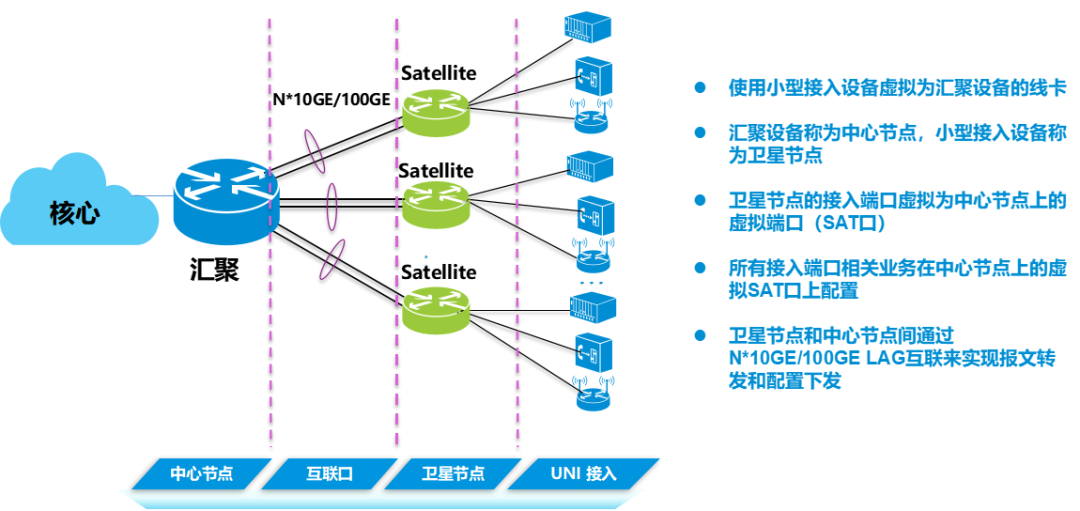

A.卫星路由器是一种将若干台实物路由器虚拟化成一台逻辑路由器的解决方案，一般由一个汇聚路由器和多个接入路由器构成，其中：

汇聚路由器：定义为中心节点，作为控制节点，负责转发通道建立、业务下发与流量控制，可管理连接的卫星节点。接入路由器：定义为卫星节点，作为接入节点，等同于中心节点的板卡，由中心节点自动发现并管理。

启用卫星路由器方案后，不同路由器之间通过自动发现、自动配置、自动转发机制构建具备超强扩展能力的虚拟路由器，用户界面仅显示单一管理网元，可显著降低运维成本。

举个例子，该系统犹如快递公司，总部分拨中心将快递统一调度至各网点，网点负责收发快递，系统按需可灵活增减网点；用户仅需和一个“快递品牌”打交道，无需了解背后如何协同，从而提升效率。

Q.为什么需要卫星路由器？

A.现网应用时，汇聚路由器面临大量低速率业务接入需求，常规线卡直出方案配置大量GE线卡的方式存在诸多问题。

以常见的8槽汇聚路由器为例：

GE端口受限：8个槽位支持的GE单板数量有限，业务扩展性差，升级至18槽设备需增加成本、空间和电力投入。设备带宽浪费：低速GE端口占比过高导致槽位带宽利用率低下。

为解决上述问题，我们尝试下挂小型接入路由器以扩展GE端口，同时汇聚路由器通过配置少量10GE单板与接入路由器对接。

该方案虽能满足扩展需求并降低成本，但运维复杂度显著提升，比如：网元数量激增导致配置与开通工作量倍增，维护界面海量网元导致运维效率下降。

为应对下挂接入路由器方案引入的运维难题，业界推出卫星路由器方案，将汇聚路由器与下挂的接入路由器虚拟化成单一网元，具备如下优势：

扩展性强：通过控制卫星节点数量，实现低速业务接口的无限扩展。运维高效：路由器实体间自动发现、自动配置、自动转发，管理界面仅需维护单台设备。成本降低：大幅减少汇聚路由器板卡数量，避免设备堆叠或者升级。空间节省：无需配置大量低速线卡，可采用小型汇聚路由器，降低机房空间要求。功耗优化：接入路由器和小型汇聚路由器组合，实现绿色节能。Q.卫星路由器是如何工作的？

A.卫星路由器方案在控制面、数据面、管理面引入大量创新技术，协同实现了卫星节点自动发现、自动配置、报文自动转换和网管界面简化，极大提升网络运维效率。

控制面：卫星节点上线时，通过LLDP（Link Layer Discovery Protocol，链路层发现协议）扩展协议与中心节点交互实现自动发现；中心节点依据预留槽位号生成卫星节点逻辑接口并上报网管，然后经Netconf协议下发配置，卫星节点自动完成配置。数据面：数据转发时，中心节点与卫星节点的互联接口在报文中添加ECID（E-channel Identifier，数据通道编号值）VLAN Tag，实现虚拟卫星接口与卫星节点物理端口的自动映射转发。管理面：网管界面仅显示中心节点，卫星节点作为其远端板卡呈现，状态信息通过Netconf协议由中心节点统一上报。



Q.卫星路由器vs普通路由器

A.

卫星路由器：若干普通路由器的虚拟化方案，支持更多低速接口接入，减少网管网元数量。普通路由器：只能堆叠设备或线卡，需更高设备投资和运维成本。Q.卫星路由器应用场景和业界应用进展

A.卫星路由器适用于汇聚核心路由器大量扩展低速接口场景。

目前，主流通信设备商卫星路由器方案均具备成熟商用能力，其中，中兴通讯卫星路由器方案已在马来西亚TM、土耳其TT等现网大规模部署并长期稳定运行，极大提升客户网络部署及运维效率。
